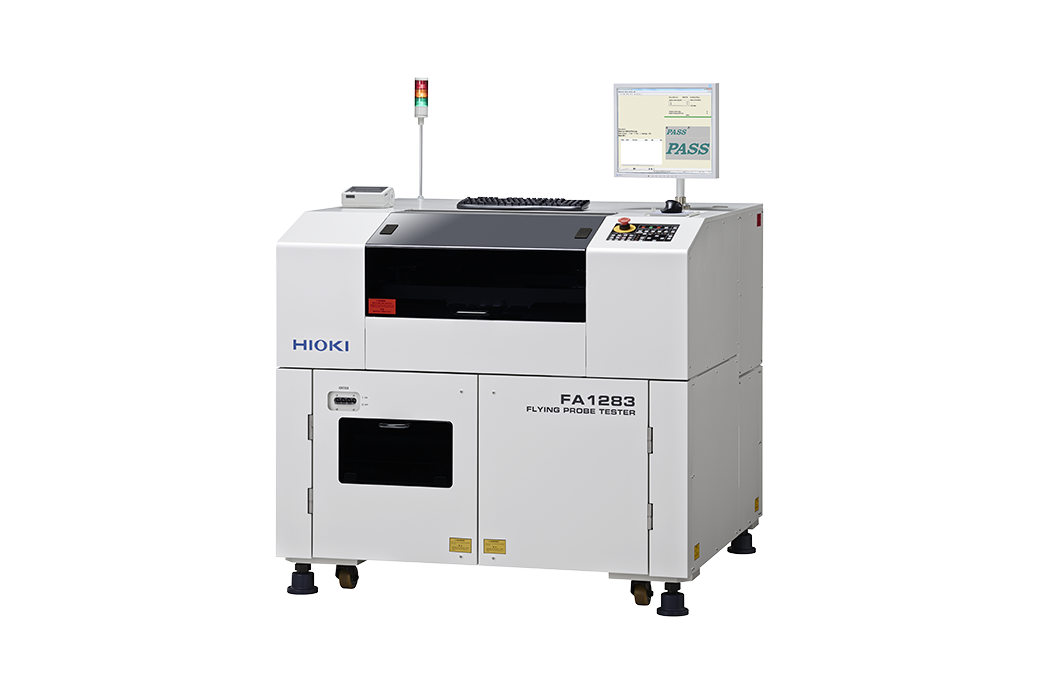

Flying Probe Tester FA1283 Hioki: Solusi Pengujian Bare PCB Presisi Tinggi Tanpa Fixture
Dalam industri manufaktur elektronik modern, kebutuhan akan pengujian Printed Circuit Board (PCB) semakin kompleks. Desain papan sirkuit kini semakin tipis, pad semakin kecil, dan kepadatan komponen semakin tinggi.
Untuk menjawab tantangan tersebut, Flying Probe Tester FA1283 dari Hioki hadir sebagai solusi bare board testing generasi terbaru yang mampu melakukan inspeksi elektrik berkecepatan tinggi dengan akurasi mikron tanpa membutuhkan fixture khusus.
Apa Itu Flying Probe Tester?
Flying Probe Tester adalah sistem pengujian PCB yang menggunakan probe bergerak otomatis untuk melakukan inspeksi titik pengujian secara langsung pada papan sirkuit.
Berbeda dengan metode fixture tradisional, teknologi ini menawarkan:
-
Setup lebih cepat
-
Fleksibilitas tinggi untuk berbagai desain PCB
-
Efisiensi biaya produksi
Teknologi flying probe sangat ideal untuk prototyping, high-mix low-volume production, hingga pengujian PCB berteknologi tinggi.
Keunggulan Flying Probe Tester FA1283 Hioki
1. Inspeksi Ultra Cepat Hingga 100 Titik per Detik
FA1283 mampu melakukan pengujian hingga 100 points per second, memungkinkan proses inspeksi berjalan cepat tanpa mengorbankan akurasi.
Keunggulan ini membantu:
-
Mengurangi bottleneck produksi
-
Mempercepat cycle testing
-
Meningkatkan produktivitas lini manufaktur
2. Akurasi Probing Tingkat Mikron
Perkembangan PCB modern menuntut kemampuan probing yang sangat presisi.
FA1283 dirancang dengan:
-
Target kontak probe hingga φ10 μm
-
Total probing accuracy sekitar 15 μm
Hal ini memungkinkan inspeksi pada:
-
HDI board
-
Flexible PCB
-
CSP substrate
-
High-density circuit board
3. Pengujian Elektrik Lengkap Dalam Satu Sistem
Hioki mengintegrasikan pengalaman panjang dalam teknologi pengukuran komponen ke dalam satu sistem flying probe.
Kemampuan pengujian meliputi:
-
Pengukuran kapasitansi
-
Pengujian diode dan komponen embedded
-
Deteksi short circuit & open circuit
-
Analisis performa koneksi elektrik board
Dengan satu alat, proses inspeksi PCB menjadi lebih efisien dan terintegrasi.
4. Adaptif untuk Berbagai Jenis PCB Modern
Flying Probe Tester FA1283 dapat menguji berbagai tipe bare board, mulai dari PCB standar hingga substrat ultra-halus.
Didukung fitur:
-
Laser board thickness correction untuk mendeteksi kelengkungan papan
-
Tension clamp standar
-
Vacuum stage opsional untuk board fleksibel
-
Varian offline maupun automatic transport system
Fleksibilitas ini menjadikannya cocok untuk manufaktur elektronik masa kini.
5. Data Creation System yang Mempercepat Setup
Hioki melengkapi FA1283 dengan FEB-LINE Data Creation System UA1781, yang membantu menghasilkan data pengujian secara akurat bahkan untuk desain PCB kompleks.
Keuntungan utama:
-
Mempercepat pembuatan program testing
-
Mengurangi waktu engineering
-
Meminimalkan human error
Manfaat Flying Probe Tester untuk Industri Elektronik
Implementasi Flying Probe Tester memberikan berbagai keuntungan strategis:
✅ Tidak membutuhkan jig atau fixture mahal
✅ Ideal untuk prototype dan small batch production
✅ Mengurangi biaya setup awal
✅ Deteksi cacat sejak tahap awal produksi
✅ Mendukung otomatisasi smart factory
Teknologi ini menjadi standar baru dalam pengujian PCB modern yang membutuhkan fleksibilitas tinggi.
Aplikasi Flying Probe Tester FA1283
Sistem ini banyak digunakan pada industri:
-
Elektronik konsumen
-
Automotive electronics
-
Semiconductor & IC substrate
-
IoT device manufacturing
-
Telekomunikasi
-
Perangkat industri dan robotika
Dengan kemampuan inspeksi presisi tinggi, produsen dapat meningkatkan yield produksi sekaligus menjaga kualitas produk akhir.
Mengapa Memilih Flying Probe Tester Hioki?
Hioki dikenal sebagai produsen instrumentasi pengukuran presisi tinggi yang terus mengembangkan teknologi pengujian PCB mengikuti perkembangan industri elektronik global.
Keunggulan solusi Hioki:
-
Akurasi pengukuran kelas industri
-
Teknologi probing ultra presisi
-
Pengujian fleksibel tanpa fixture
-
Produktivitas tinggi untuk smart manufacturing
Flying Probe Tester FA1283 menjadi investasi strategis bagi perusahaan yang ingin meningkatkan standar kualitas produksi PCB.
Flying Probe Tester FA1283 Hioki merupakan solusi pengujian bare PCB modern yang menggabungkan kecepatan, presisi, dan fleksibilitas dalam satu sistem.
Dengan kemampuan inspeksi hingga tingkat mikron dan kecepatan pengujian tinggi, alat ini membantu produsen elektronik mengurangi cacat produksi, meningkatkan efisiensi, dan menjaga kualitas produk secara konsisten.
Ingin meningkatkan kualitas inspeksi PCB tanpa biaya fixture yang mahal?
Hubungi tim spesialis Hioki Indonesia sekarang juga untuk konsultasi solusi Flying Probe Tester yang paling sesuai dengan kebutuhan lini produksi Anda.
