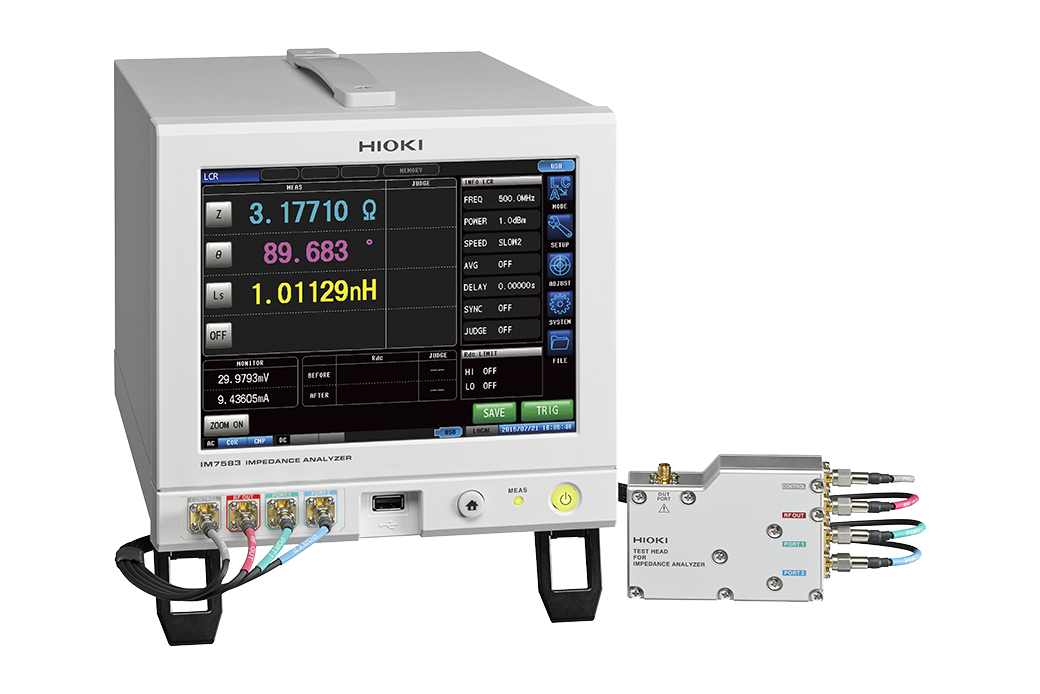

Hioki IM7583: Pengukur Impedansi 1 MHz–600 MHz Akurasi Tinggi
Hioki IM7583 adalah alat ukur impedansi canggih dengan rentang frekuensi 1 MHz hingga 600 MHz, dirancang untuk pengujian komponen elektronik seperti ferrite chip beads dan chip inductors. Dengan kecepatan pengukuran 0,5 ms dan akurasi dasar ±0,65%, alat ini ideal untuk penelitian dan produksi massal.
Fitur Unggulan Hioki IM7583
-
Rentang Frekuensi Luas: 1 MHz hingga 600 MHz dengan resolusi pengaturan 100 kHz.
-
Kecepatan Pengukuran Tinggi: Waktu pengukuran analog tercepat 0,5 ms.
-
Akurasi Dasar Tinggi: ±0,65% rdg.
-
Desain Kompak: Bodi setengah rak dan kepala uji seukuran telapak tangan.
-
Fungsi Tambahan: Pemeriksaan kontak, mode Analyzer untuk sweep frekuensi dan level, serta fungsi Comparator untuk evaluasi PASS/FAIL.
Spesifikasi Teknis
-
Mode Pengukuran: LCR, Analyzer, Continuous.
-
Parameter Pengukuran: Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q.
-
Rentang Pengukuran: 100 mΩ hingga 5 kΩ.
-
Tingkat Sinyal Pengukuran: Daya: -40 dBm hingga +1 dBm; Tegangan: 4 mV hingga 502 mVrms; Arus: 0,09 mA hingga 10,04 mArms.
-
Impedansi Output: 50 Ω (pada 10 MHz).
-
Layar: Layar sentuh TFT warna 8,4 inci.
-
Antarmuka: EXT I/O (Handler), USB, LAN, RS-232C (opsional), GP-IB (opsional).
-
Catu Daya: 100 hingga 240 V AC, 50/60 Hz, 70 VA maksimum.
-
Dimensi & Berat: Unit utama: 215 mm (W) × 200 mm (H) × 348 mm (D), 8,0 kg; Kepala uji: 90 mm (W) × 64 mm (H) × 24 mm (D), 300 g.
Aplikasi Ideal
Hioki IM7583 sangat cocok untuk:
-
Pengujian komponen frekuensi tinggi seperti ferrite chip beads dan chip inductors.
-
Penelitian dan pengembangan komponen elektronik.
-
Produksi massal dengan kebutuhan pengujian cepat dan akurat.
-
Pengukuran impedansi dalam rentang frekuensi luas.
Impedance analyzer adalah alat ukur elektronik yang digunakan untuk mengukur impedansi—kombinasi antara resistansi (R), induktansi (L), dan kapasitansi (C)—dari suatu komponen atau rangkaian listrik pada berbagai frekuensi. Alat ini sangat penting dalam pengujian dan karakterisasi komponen pasif seperti resistor, kapasitor, dan induktor, terutama dalam aplikasi frekuensi tinggi. Dengan menggunakan impedance analyzer, teknisi dan insinyur dapat mengevaluasi performa, kualitas, dan keandalan komponen secara akurat, baik dalam tahap penelitian dan pengembangan (R&D) maupun dalam proses produksi massal.
Jual Hioki IM7583 Impedance Analyzer
Cemandiri distributor HIOKI Indonesia Jual Produk Hioki IM7583 Impedance Analyzer untuk seluruh wilayah indonesia. Untuk informasi penawaran harga dan konsultasi produk hubungi kami.
