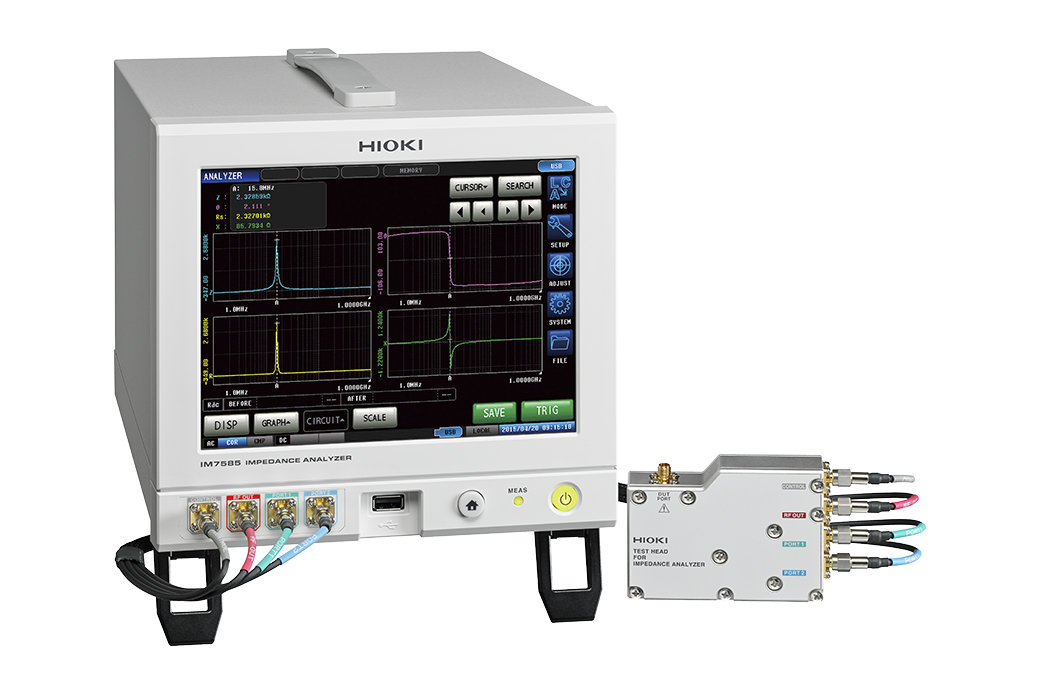

Hioki IM7585: Alat Uji Impedansi 1 MHz–1,3 GHz Akurasi Tinggi
Hioki IM7585 adalah alat uji impedansi canggih dengan rentang frekuensi 1 MHz hingga 1,3 GHz, dirancang untuk pengujian komponen elektronik seperti ferrite chip beads dan chip inductors. Dengan kecepatan pengukuran 0,5 ms dan akurasi dasar ±0,65%, alat ini ideal untuk penelitian dan produksi massal.
Fitur Unggulan Hioki IM7585
-
Rentang Frekuensi Luas: 1 MHz hingga 1,3 GHz dengan resolusi pengaturan 100 kHz.
-
Kecepatan Pengukuran Tinggi: Waktu pengukuran analog tercepat 0,5 ms.
-
Variabilitas Nilai Terukur Rendah: 0,07% saat mengukur pada 1 GHz.
-
Akurasi Dasar Tinggi: ±0,65% rdg.
-
Desain Kompak: Bodi setengah rak dan kepala uji seukuran telapak tangan.
-
Fungsi Tambahan: Pemeriksaan kontak, mode Analyzer untuk sweep frekuensi dan level, serta fungsi Comparator untuk evaluasi PASS/FAIL
Spesifikasi Teknis
-
Mode Pengukuran: LCR, Analyzer, Continuous.
-
Parameter Pengukuran: Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q.
-
Rentang Pengukuran: 100 mΩ hingga 5 kΩ.
-
Tingkat Sinyal Pengukuran: Daya: -40 dBm hingga +1 dBm; Tegangan: 4 mV hingga 502 mVrms; Arus: 0,09 mA hingga 10,04 mArms.
-
Impedansi Output: 50 Ω (pada 10 MHz).
-
Layar: Layar sentuh TFT warna 8,4 inci.
-
Antarmuka: EXT I/O (Handler), USB, LAN, RS-232C (opsional), GP-IB (opsional).
-
Catu Daya: 100 hingga 240 V AC, 50/60 Hz, 70 VA maksimum.
-
Dimensi & Berat: Unit utama: 215 mm (W) × 200 mm (H) × 348 mm (D), 8,0 kg; Kepala uji: 90 mm (W) × 64 mm (H) × 24 mm (D), 300 g.
Aplikasi Ideal
Hioki IM7585 sangat cocok untuk:
-
Pengujian komponen frekuensi tinggi seperti ferrite chip beads dan chip inductors.
-
Penelitian dan pengembangan komponen elektronik.
-
Produksi massal dengan kebutuhan pengujian cepat dan akurat.
-
Pengukuran impedansi dalam rentang frekuensi luas.
Jual Hioki IM7585 Impedance Analyzer
Cemandiri distributor HIOKI Indonesia Jual Produk Hioki IM7585 Impedance Analyzer untuk seluruh wilayah indonesia. Untuk informasi penawaran harga dan konsultasi produk hubungi kami.
Impedance analyzer adalah alat ukur presisi tinggi yang digunakan untuk mengukur impedansi, resistansi, kapasitansi, dan induktansi komponen elektronik pada berbagai frekuensi. Alat ini sangat penting dalam pengujian material, riset elektronik, dan pengembangan produk karena mampu memberikan analisis karakteristik listrik secara detail. Dengan teknologi canggih dan rentang frekuensi yang luas, impedance analyzer membantu para engineer memastikan performa dan kualitas komponen dalam berbagai aplikasi industri, otomotif, dan komunikasi. Penggunaan impedance analyzer yang tepat akan meningkatkan keakuratan pengujian dan efisiensi proses produksi.
