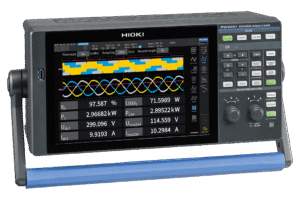

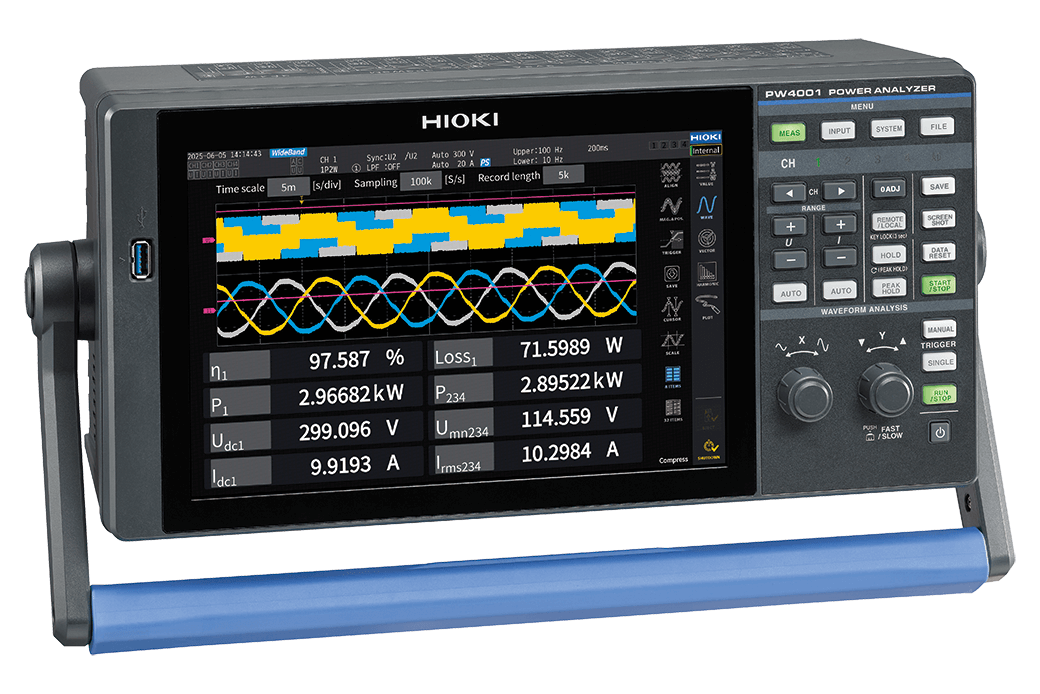

POWER ANALYZER PW4001 — Analisa Daya Presisi Tinggi & Portabel
PW4001 adalah power analyzer 4-saluran dengan akurasi DC sangat tinggi ±0,04%. Meski portabel, performanya setara alat laboratorium sehingga ideal untuk riset & pengembangan, pengujian kendaraan listrik, maupun inspeksi produksi.
Bandwidth pengukuran yang luas — dari DC hingga 600 kHz — memastikan alat ini dapat menangani aplikasi frekuensi rendah dan tinggi dengan akurat.
✨ Fitur Utama
-
Akurasi dasar ± 0,04%
-
Rentang suhu operasi −20 °C hingga 50 °C
-
Bandwidth frekuensi DC, 0.1 Hz hingga 600 kHz
-
Mendukung input dan output data CAN / CAN-FD
-
Dilengkapi auto phase-shift correction, sangat ideal saat menggunakan sensor arus Hioki
-
Desain ringkas dan portabel tanpa mengorbankan akurasi laboratorium
💡 Aplikasi & Manfaat
PW4001 mendukung beragam kebutuhan pengukuran daya, antara lain:
1. Pengujian Efisiensi Kendaraan Listrik (EV/xEV)
Cocok untuk uji konsumsi energi, inverter, hingga DC-DC converter. Mendukung input CAN/OBD-II untuk pengujian langsung di kendaraan.
2. Analisa Motor & Inverter
Mengukur efisiensi sistem motor listrik, rugi daya, harmonisa, dan perubahan daya secara cepat.
3. Pengujian Produksi & Quality Control
Dilengkapi sampling cepat dan hasil numerik yang stabil. Cocok untuk pengujian berulang di lini produksi.
4. Pengukuran Transient & Gelombang Cepat
Mampu merekam perubahan daya dengan cepat — penting untuk analisa inverter frekuensi tinggi atau dinamika motor.
5. Penggunaan di Lapangan
Beroperasi dengan suplai daya DC 10.5–28 V, memudahkan penggunaan langsung di kendaraan atau area pengujian yang tidak memiliki listrik AC.
🧮 Spesifikasi Utama
Konfigurasi Pengukuran
-
Single-phase 2-wire, 3-wire
-
Three-phase 3-wire, 4-wire
-
Total: 4 saluran voltase + 4 saluran arus, semuanya terisolasi
Bandwidth & Pemrosesan
-
Frekuensi: DC hingga 600 kHz
-
Resolusi: 16-bit
-
Sampling: 2.5 MHz
-
Kecepatan pembaruan: 1 ms / 10 ms / 50 ms / 200 ms
Rentang Pengukuran
-
Tegangan: 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V
-
Arus: 40 mA hingga 2000 A (tergantung sensor)
Parameter yang Dapat Diukur
-
Tegangan, arus, daya aktif, daya reaktif, daya semu
-
Power factor, sudut fase, frekuensi
-
Efisiensi & rugi daya
-
Ripple tegangan & arus
-
Harmonisa hingga orde ke-500
-
Integrasi energi, arus, dan daya
-
Rekaman waveform hingga 5 MW words
Antarmuka & Komunikasi
-
USB flash, LAN, USB (fungsi PC)
-
Kontrol eksternal
-
BNC sync
-
CAN / CAN-FD
Catu Daya
-
AC 100–240 V
-
DC 10.5–28 V (ideal untuk pengujian kendaraan)
Dimensi & Berat
-
361 × 176 × 135 mm
-
Berat sekitar 4,6 kg
🧰 Aksesori & Kelengkapan
Saat pembelian, PW4001 sudah termasuk:
-
Panduan pemula
-
Kabel daya
-
Kabel USB
-
Konektor D-sub (tergantung model)
-
Konektor daya DC (tergantung model)
Berbagai sensor arus tersedia untuk konfigurasi mulai dari arus kecil hingga arus besar, termasuk sensor fleksibel dan high-voltage divider.
✅ Kesimpulan
PW4001 adalah power analyzer presisi tinggi yang tetap portabel, cocok untuk riset, produksi, maupun pengujian kendaraan listrik. Dengan akurasi ±0,04%, bandwidth 600 kHz, 4 saluran independen, dan dukungan CAN-FD, alat ini menjadi solusi lengkap untuk analisa daya modern — dari laboratorium hingga aplikasi lapangan.
