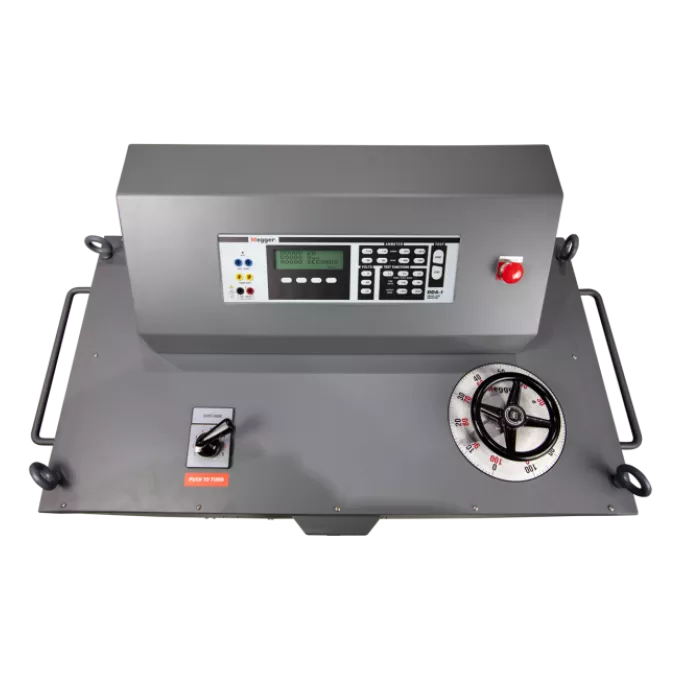

Megger DDA-3000 & DDA-6000: Universal Circuit Breaker Test Set untuk Pengujian Primary Injection yang Akurat
Keandalan low voltage circuit breaker merupakan faktor penting dalam menjaga kontinuitas dan keselamatan sistem distribusi tenaga listrik. Untuk memastikan circuit breaker dapat bekerja sesuai karakteristik proteksinya, diperlukan pengujian menggunakan primary injection test set yang mampu mensimulasikan kondisi overload maupun hubung singkat (short circuit) secara akurat.
Megger DDA-3000 dan DDA-6000 adalah Universal Circuit Breaker Test Sets yang dirancang khusus untuk melakukan pengujian low voltage power circuit breaker dan molded case circuit breaker (MCCB). Dengan teknologi Digital Signal Processing (DSP), kontrol digital, serta output arus tinggi, kedua perangkat ini memberikan hasil pengujian yang presisi, aman, dan sesuai dengan standar NEMA AB-4.
Megger DDA-3000 dan DDA-6000 merupakan primary injection test set berkapasitas tinggi yang digunakan untuk menguji performa circuit breaker tegangan rendah yang menggunakan thermal trip, magnetic trip, maupun solid-state trip unit.
Perangkat ini menghasilkan arus AC yang sangat besar untuk mensimulasikan kondisi gangguan sebenarnya, sehingga teknisi dapat memverifikasi karakteristik trip, waktu operasi, serta keandalan sistem proteksi secara menyeluruh.
Perbedaan utama kedua model terletak pada kapasitas breaker yang dapat diuji:
- DDA-3000 untuk circuit breaker hingga 3.000 A
- DDA-6000 untuk circuit breaker hingga 6.000 A
Sementara fitur, sistem kontrol, dan karakteristik operasional keduanya tetap sama.
Keunggulan Megger DDA-3000 & DDA-6000
1. Primary Injection Testing Berarus Tinggi
DDA Series menghasilkan arus pengujian yang sangat besar untuk mensimulasikan kondisi overload maupun hubung singkat secara nyata.
Metode primary injection memungkinkan seluruh rangkaian proteksi diuji secara langsung, mulai dari sensor arus hingga mekanisme trip circuit breaker, sehingga hasil pengujian lebih representatif dibandingkan simulasi sekunder.
2. Digital Signal Processing (DSP)
Megger mengintegrasikan teknologi Digital Signal Processing (DSP) untuk menghasilkan kontrol arus yang lebih presisi.
Teknologi ini memungkinkan pengaturan:
- Besarnya arus pengujian
- Durasi pulsa (Pulse Time)
- Firing Angle
- Pengukuran waktu trip secara akurat
Dengan demikian, pengujian dapat dilakukan secara konsisten dan mudah diulang.
3. Zero DC Offset untuk Hasil Lebih Akurat
DDA-3000 dan DDA-6000 menggunakan digitally controlled SCR sebagai pengganti kontaktor konvensional.
Teknologi ini memastikan arus pengujian dimulai tepat pada zero crossing gelombang AC sehingga menghilangkan DC offset.
Keunggulan tersebut memberikan beberapa manfaat:
- Hasil pengujian lebih akurat
- Output arus simetris
- Pengukuran dapat diulang dengan konsisten
- Sangat ideal untuk pengujian instantaneous trip maupun short-time delay trip.
4. Digital Initiating Control Circuit
Perangkat ini dilengkapi fully digital initiating control circuit yang mendukung dua mode pengoperasian:
- Pulse Mode
- Maintained Mode
Mode pulsa memungkinkan pengguna menentukan durasi output sesuai kebutuhan pengujian. Selain meningkatkan fleksibilitas, fitur ini juga membantu mengurangi pemanasan awal (preheating) pada circuit breaker selama proses pengaturan arus uji.
5. Memenuhi Standar NEMA AB-4
Megger DDA Series telah memenuhi standar NEMA AB-4 untuk pengujian circuit breaker.
Kepatuhan terhadap standar ini memastikan hasil pengujian dapat digunakan sebagai acuan dalam proses commissioning, pemeliharaan berkala, maupun verifikasi performa circuit breaker di berbagai aplikasi industri.
6. Desain Kokoh untuk Penggunaan Lapangan
DDA-3000 dan DDA-6000 dibangun menggunakan konstruksi yang tangguh agar mampu bertahan terhadap getaran dan benturan selama transportasi.
Selain itu, perangkat dilengkapi Ground Safety Interlock yang memastikan chassis telah terhubung ke sistem grounding sebelum output arus diaktifkan, sehingga meningkatkan keselamatan operator selama pengujian.
Fitur Utama Megger DDA-3000 & DDA-6000
Beberapa fitur unggulan Megger DDA Series meliputi:
- Primary Injection Testing berarus tinggi
- Teknologi Digital Signal Processing (DSP)
- Output hingga 35.000 A (DDA-3000) dan 60.000 A (DDA-6000)
- Pengujian breaker hingga 3.000 A dan 6.000 A
- Variable Pulse Time Control
- Variable Firing Angle Control
- Zero DC Offset Technology
- Fully Digital Initiating Control Circuit
- Ground Safety Interlock
- Sistem kontrol digital DDA-1
- Sesuai standar NEMA AB-4
- Desain kokoh untuk penggunaan di lapangan.
Aplikasi Megger DDA-3000 & DDA-6000
Megger DDA Series digunakan secara luas untuk berbagai kebutuhan pengujian sistem tenaga listrik, antara lain:
- Pengujian Low Voltage Power Circuit Breaker
- Pengujian Molded Case Circuit Breaker (MCCB)
- Commissioning Switchgear
- Preventive Maintenance
- Primary Injection Testing
- Pengujian Protection Relay
- Verifikasi Current Transformer (CT Ratio)
- Heat Run Test
- Pengujian High Voltage Breaker (Primary Injection)
Perangkat ini banyak digunakan pada:
- Gardu Induk
- Pembangkit Listrik
- Industri Manufaktur
- Perusahaan Utilitas Listrik
- Industri Minyak dan Gas
- Industri Petrokimia
- Pertambangan
- EPC Contractor
- Panel Builder.
Mengapa Memilih Megger DDA-3000 & DDA-6000?
Megger DDA-3000 dan DDA-6000 merupakan solusi lengkap untuk pengujian low voltage circuit breaker menggunakan metode primary injection.
Dengan teknologi DSP, Zero DC Offset, kontrol digital penuh, serta kepatuhan terhadap standar NEMA AB-4, perangkat ini mampu memberikan hasil pengujian yang akurat, aman, dan konsisten untuk berbagai jenis circuit breaker.
Keunggulan tersebut membantu perusahaan untuk:
- Memastikan circuit breaker bekerja sesuai spesifikasi.
- Memverifikasi karakteristik thermal, magnetic, dan solid-state trip.
- Mengurangi risiko kegagalan sistem proteksi.
- Mendukung proses commissioning secara profesional.
- Mempercepat pekerjaan preventive maintenance.
- Meningkatkan keandalan sistem distribusi tenaga listrik secara keseluruhan.
Hubungi Kami untuk Solusi Pengujian Circuit Breaker
Pastikan low voltage circuit breaker pada instalasi Anda selalu bekerja dengan optimal menggunakan Megger DDA-3000 & DDA-6000 Universal Circuit Breaker Test Sets. Sebagai distributor resmi Megger di Indonesia, PT Central Elektrindo Mandiri siap membantu Anda memilih solusi pengujian yang sesuai dengan kebutuhan industri, mulai dari konsultasi teknis, demonstrasi produk, hingga layanan purna jual yang profesional.
Hubungi tim kami sekarang untuk mendapatkan informasi spesifikasi lengkap, penawaran harga terbaik, atau menjadwalkan demonstrasi Megger DDA-3000 & DDA-6000. Tingkatkan keandalan sistem proteksi dan distribusi tenaga listrik Anda dengan solusi primary injection testing yang akurat, aman, dan berstandar internasional.
