Megger INGVAR: Primary Current Injection Test System hingga 5000 A untuk Pengujian Circuit Breaker dan Current Transformer
Keandalan sistem proteksi tenaga listrik bergantung pada performa circuit breaker, current transformer (CT), dan protective relay. Untuk memastikan seluruh rangkaian proteksi bekerja sesuai desain, diperlukan metode primary current injection testing, yaitu pengujian dengan menginjeksikan arus tinggi langsung ke sisi primer sehingga seluruh sistem dapat diuji secara menyeluruh.
Megger INGVAR Primary Current Injection Test System merupakan solusi profesional yang dirancang untuk berbagai aplikasi primary current injection, mulai dari pengujian low voltage circuit breaker, current transformer, relay proteksi, hingga commissioning switchgear. Dengan kemampuan menghasilkan arus hingga 5.000 A AC, desain portabel dua unit, serta fitur pengukuran yang lengkap, INGVAR menjadi salah satu sistem pengujian arus primer yang paling banyak digunakan di industri kelistrikan.
Apa Itu Megger INGVAR?

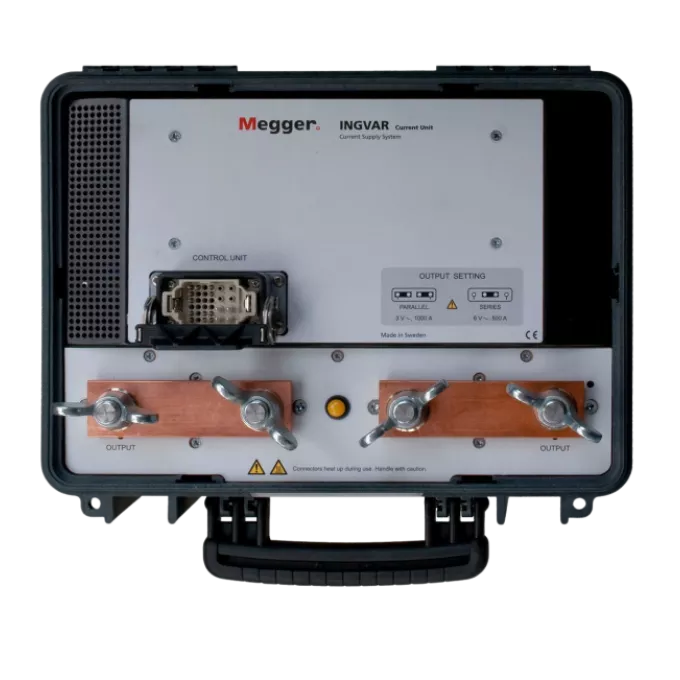

Megger INGVAR adalah primary current injection test system yang terdiri dari dua bagian utama, yaitu Control Unit dan Current Unit. Kedua unit tersebut memiliki bobot sekitar 20 kg per unit sehingga lebih mudah dipindahkan dibandingkan sistem sejenis yang menggunakan satu perangkat besar.
INGVAR dirancang untuk menghasilkan arus AC tinggi hingga 5.000 A dan dapat digunakan untuk berbagai jenis pengujian, antara lain:
- Primary Injection Testing
- Pengujian Circuit Breaker
- Pengujian Current Transformer (CT)
- Pengujian Relay Proteksi
- Commissioning Switchgear
- Heat Run Test
- Ground Grid Testing
- Automatic Recloser dan Sectionalizer Testing
Selain menghasilkan arus tinggi, perangkat ini juga mampu mengukur waktu, arus, tegangan, rasio CT, impedansi, daya, faktor daya (cos φ), serta sudut fasa dalam satu sistem pengujian.
Keunggulan Megger INGVAR
1. Output Arus Hingga 5.000 A
INGVAR mampu menghasilkan arus pengujian hingga 5.000 A AC, sehingga ideal untuk melakukan primary injection testing pada berbagai jenis circuit breaker, relay proteksi, dan current transformer.
Kemampuan menghasilkan arus tinggi memungkinkan simulasi kondisi operasi nyata sehingga hasil pengujian menjadi lebih representatif.
2. Desain Dua Unit yang Mudah Dibawa
Berbeda dengan banyak sistem primary injection lainnya, INGVAR terdiri dari dua unit portabel:
- Control Unit
- Current Unit
Masing-masing memiliki berat sekitar 20 kg, sehingga proses transportasi, instalasi, dan pengoperasian di lapangan menjadi jauh lebih mudah.
3. Fitur Unik I/30
Salah satu fitur unggulan INGVAR adalah I/30 Function.
Fitur ini memungkinkan operator melakukan preset arus menggunakan arus kecil terlebih dahulu sebelum menghasilkan arus penuh. Dengan cara ini:
- Sampel uji tidak mengalami pemanasan berlebih.
- Akurasi hasil pengujian tetap terjaga.
- Risiko perubahan karakteristik akibat pemanasan dapat diminimalkan.
4. Sistem Pengukuran Lengkap
Control Unit INGVAR dilengkapi sistem pengukuran yang sangat komprehensif.
Selain mengukur waktu trip, perangkat juga mampu menghitung:
- Current Transformer Ratio
- Impedansi
- Tegangan
- Arus
- Daya
- Faktor Daya (Cos φ)
- Sudut Fasa
Semua hasil pengukuran ditampilkan secara langsung pada layar instrumen sehingga mempercepat proses analisis di lapangan.
5. Dua Kanal Pengukuran
INGVAR memiliki dua channel pengukuran sehingga memungkinkan pengukuran tambahan terhadap arus maupun tegangan selama proses pengujian.
Kemampuan ini sangat membantu ketika melakukan pengujian CT ratio maupun verifikasi sistem proteksi yang lebih kompleks.
6. Fast Hold Function
Fitur Fast Hold mampu menangkap dan mempertahankan hasil pengukuran yang berlangsung sangat singkat.
Ketika circuit breaker melakukan trip atau sinyal stop diterima, nilai pengukuran akan langsung dibekukan pada layar sehingga operator tidak kehilangan data penting selama pengujian.
Fitur Utama Megger INGVAR
Megger INGVAR menawarkan berbagai fitur unggulan, antara lain:
- Output arus hingga 5.000 A AC
- Sistem terdiri dari Control Unit dan Current Unit
- Bobot sekitar 20 kg per unit
- I/30 Function untuk preset arus tanpa memanaskan objek uji
- Dua channel pengukuran
- Pengukuran waktu, arus, dan tegangan
- Pengukuran CT Ratio
- Perhitungan impedansi
- Perhitungan daya dan faktor daya (Cos φ)
- Pengukuran sudut fasa
- Fast Hold Function
- Tampilan nilai dalam persentase terhadap nilai nominal
- USB Interface untuk transfer data.
Aplikasi Megger INGVAR
Megger INGVAR digunakan secara luas pada berbagai sektor industri dan utilitas tenaga listrik, seperti:
- Gardu Induk (Substation)
- Pembangkit Listrik
- Perusahaan Utilitas Listrik
- Industri Minyak dan Gas
- Industri Petrokimia
- Industri Manufaktur
- Pertambangan
- EPC Contractor
- Panel Builder
Perangkat ini sangat ideal untuk melakukan:
- Primary Current Injection Testing
- Circuit Breaker Testing
- Current Transformer Ratio Test
- CT Polarity Test
- Heat Run Test
- Relay Commissioning
- Ground Grid Integrity Test
- Automatic Recloser Testing
- Sectionalizer Testing.
Mengapa Memilih Megger INGVAR?
Megger INGVAR merupakan solusi lengkap untuk kebutuhan primary current injection testing dengan kombinasi output arus tinggi, fitur pengukuran yang lengkap, dan desain portabel.
Keunggulan seperti I/30 Function, dua kanal pengukuran, kemampuan menghitung CT ratio, impedansi, daya, hingga faktor daya menjadikan INGVAR lebih dari sekadar alat injeksi arus tinggi. Perangkat ini mampu mendukung proses commissioning, inspeksi berkala, dan pemeliharaan sistem tenaga listrik secara efisien.
Dengan menggunakan Megger INGVAR, perusahaan dapat:
- Memastikan performa circuit breaker sesuai spesifikasi.
- Memverifikasi rasio dan polaritas current transformer.
- Menguji relay proteksi secara menyeluruh.
- Mengurangi risiko kegagalan sistem proteksi.
- Mendukung commissioning switchgear secara profesional.
- Mempercepat pekerjaan preventive dan predictive maintenance.
