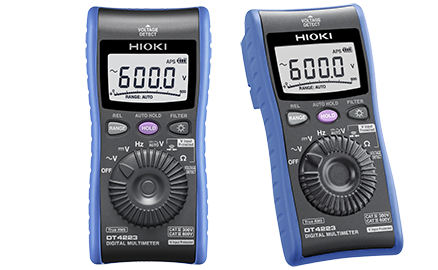

Jual Hioki DT4223 Digital Multimeter

Spesifikasi Digital Multimeter Hioki DT4223

HIOKI DT4223 adalah digital multimeter (DMM) berukuran compact/pocket yang dirancang untuk pekerjaan inspeksi dan pengukuran kelistrikan. Alat ini menggabungkan fungsi pengukuran tegangan DC, tegangan AC, resistansi, frekuensi, continuity, serta voltage detection dalam bodi yang ringkas dan ringan.

Salah satu fitur utama DT4223 adalah circuit breaker false trip prevention function, yaitu teknologi yang dirancang untuk membantu mencegah pemutusan circuit breaker atau munculnya electrical arcing akibat kesalahan konfigurasi fungsi alat saat pengguna hendak mengukur tegangan.

Dengan kategori keselamatan CAT IV 300 V dan CAT III 600 V, bodi yang mampu menahan jatuh dari ketinggian 1 meter, rentang suhu operasi hingga 65°C, serta waktu respons pengukuran yang cepat, HIOKI DT4223 ditujukan untuk kebutuhan inspeksi listrik dan pekerjaan teknisi di lapangan.

Keunggulan HIOKI DT4223

1. Ukuran Compact dan Ringan

HIOKI DT4223 memiliki desain pocket-sized digital multimeter dengan dimensi hanya:

72 × 149 × 38 mm

dan berat sekitar:

190 gram, termasuk baterai dan holster.

Ukuran tersebut membuat DT4223 mudah dibawa dalam tas kerja, toolbox, maupun digunakan langsung di lapangan.

2. Circuit Breaker False Trip Prevention

Salah satu teknologi yang menjadi keunggulan DT4223 adalah fungsi circuit breaker false trip prevention.

Fitur ini dirancang untuk membantu mengurangi risiko ketika pengguna secara tidak sengaja mengatur rotary switch pada fungsi resistansi saat sebenarnya ingin melakukan pengukuran tegangan.

Pada kondisi tersebut, teknologi perlindungan input membantu mencegah terjadinya circuit breaker trip atau electrical arcing akibat kesalahan konfigurasi alat.

Fungsi ini menjadi salah satu fitur keselamatan penting pada DT4223 untuk pekerjaan inspeksi listrik.

Pengukuran Tegangan DC

HIOKI DT4223 menyediakan empat range pengukuran tegangan DC, yaitu:

600,0 mV hingga 600,0 V DC

Basic accuracy untuk pengukuran DC voltage adalah:

±0,5% rdg. ±5 dgt.

Kemampuan tersebut membuat DT4223 dapat digunakan untuk berbagai pekerjaan pengukuran tegangan pada rangkaian listrik dan elektronik.

Pengukuran Tegangan AC True RMS

DT4223 juga mendukung pengukuran tegangan AC dengan rentang:

6,000 V hingga 600,0 V AC

Instrumen memiliki karakteristik frekuensi 40 Hz hingga 1 kHz.

Untuk rentang frekuensi 40–500 Hz, basic accuracy yang tercantum HIOKI adalah:

±1,0% rdg. ±3 dgt.

dengan pengukuran True RMS dan crest factor 3.

True RMS membantu memberikan hasil pengukuran yang lebih representatif ketika mengukur bentuk gelombang AC yang tidak selalu berupa gelombang sinus ideal.

Pengukuran Resistansi hingga 60 MΩ

Untuk model DT4223, tersedia fungsi pengukuran resistansi dengan rentang:

600,0 Ω hingga 60,00 MΩ

yang terbagi dalam enam range.

Basic accuracy pengukuran resistansi adalah:

±0,9% rdg. ±5 dgt.

Fungsi ini dapat digunakan untuk memeriksa nilai resistansi pada komponen maupun rangkaian listrik sesuai dengan batas aplikasi alat.

Fungsi Continuity Check

DT4223 memiliki fungsi continuity check untuk membantu memeriksa apakah suatu rangkaian atau jalur listrik memiliki kontinuitas.

Parameter continuity:

• ON: 25 Ω atau kurang → buzzer berbunyi
• OFF: 245 Ω atau lebih
• Response time: 0,5 ms atau lebih

Dengan response yang cepat, fungsi continuity dapat membantu mempercepat proses pemeriksaan koneksi dan jalur listrik.

Voltage Detection 80–600 V AC

Selain pengukuran menggunakan probe, DT4223 dilengkapi voltage detection function untuk mendeteksi tegangan AC.

Rentang voltage detection:

80 V hingga 600 V AC

Fungsi ini dapat membantu teknisi melakukan pemeriksaan awal keberadaan tegangan sebelum melanjutkan pengukuran menggunakan fungsi multimeter lainnya.

Pengukuran Frekuensi

DT4223 dapat melakukan pengukuran frekuensi melalui pengukuran AC voltage.

Rentang frekuensi yang tersedia:

99,99 Hz hingga 9,999 kHz

dengan input 5 Hz atau lebih dan tiga range pengukuran.

Basic accuracy pengukuran frekuensi adalah:

±0,1% rdg. ±2 dgt.

Low-Pass Filter untuk Pengukuran Inverter

HIOKI DT4223 dilengkapi filter function yang dapat digunakan untuk membantu memotong harmonisa frekuensi tinggi ketika melakukan pengukuran pada waveform fundamental inverter.

Fitur ini berguna pada pekerjaan inspeksi atau troubleshooting sistem yang menggunakan inverter, terutama ketika pengguna ingin memperoleh pembacaan yang lebih relevan terhadap komponen fundamental waveform.

Desain Tangguh untuk Pekerjaan Lapangan

DT4223 dirancang tidak hanya compact, tetapi juga memiliki konstruksi yang mendukung penggunaan di lapangan.

HIOKI menyatakan bahwa instrumen memiliki robust design yang mampu menahan jatuh dari ketinggian 1 meter.

Selain itu, rentang temperatur operasi DT4223 berada pada:

-10°C hingga 65°C

sehingga multimeter dapat digunakan pada berbagai kondisi lingkungan kerja.

Display dengan Backlight

DT4223 menggunakan LCD dengan:

• Main display dan sub-display
• Maksimum 6000 digits
• Bar graph
• Display refresh hingga 5 kali/detik

Instrumen juga dilengkapi display backlight, sehingga informasi pada layar dapat lebih mudah dibaca pada kondisi pencahayaan yang kurang.

Fungsi Tambahan HIOKI DT4223

Selain fungsi pengukuran utama, DT4223 memiliki beberapa fungsi tambahan:

Display Value Hold

Menahan nilai pengukuran pada layar sehingga pengguna dapat membaca atau mencatat hasil dengan lebih mudah.

Relative Value Display

Menampilkan nilai relatif terhadap nilai referensi tertentu.

Auto Power Save

Membantu menghemat konsumsi baterai ketika alat tidak digunakan.

Filter Function

Membantu menyaring komponen frekuensi tinggi dalam kondisi pengukuran tertentu.

Circuit Breaker False Trip Prevention

Membantu mencegah kondisi tidak diinginkan akibat kesalahan konfigurasi input saat melakukan pengukuran tegangan.

Baterai dan Waktu Penggunaan

HIOKI DT4223 menggunakan:

1 × baterai alkaline LR03

Dengan baterai tersebut, waktu penggunaan kontinu dapat mencapai sekitar:

35 jam

dengan kondisi backlight tidak digunakan.

Aplikasi HIOKI DT4223

Dengan desain pocket-sized dan fungsi pengukuran yang lengkap, DT4223 dapat digunakan untuk berbagai kebutuhan pekerjaan listrik.

1. Inspeksi Instalasi Listrik

DT4223 dapat digunakan untuk melakukan pengukuran tegangan AC/DC, resistansi, continuity, dan pemeriksaan keberadaan tegangan.

2. Maintenance Kelistrikan

Teknisi maintenance dapat menggunakan DT4223 sebagai alat ukur portable untuk pemeriksaan rutin panel, rangkaian, dan peralatan listrik.

3. Troubleshooting

Fungsi voltage, resistance, continuity, frequency, dan voltage detection dapat digunakan sebagai bagian dari proses troubleshooting.

4. Pekerjaan Teknisi Lapangan

Dimensi yang compact dan berat hanya sekitar 190 gram membuat DT4223 mudah dibawa dan digunakan pada pekerjaan lapangan.

5. Pemeriksaan Peralatan dengan Inverter

Fitur low-pass filter dapat membantu ketika melakukan pengukuran pada sistem dengan inverter.

6. Electrical Inspection

Kategori keselamatan CAT IV 300 V dan CAT III 600 V membuat DT4223 dirancang untuk aplikasi pengukuran listrik dalam batas kategori yang ditetapkan oleh HIOKI.

Spesifikasi HIOKI DT4223

Parameter	Spesifikasi
Model	HIOKI DT4223
Tipe	Digital Multimeter / Pocket DMM
DC Voltage	600,0 mV – 600,0 V, 4 range
Akurasi DC Voltage	±0,5% rdg. ±5 dgt.
AC Voltage	6,000 V – 600,0 V, 3 range
Frekuensi AC Voltage	40 Hz – 1 kHz
Akurasi AC Voltage	±1,0% rdg. ±3 dgt.
(40–500 Hz)
Metode AC	True RMS
Resistance	600,0 Ω – 60,00 MΩ, 6 range
Akurasi Resistance	±0,9% rdg. ±5 dgt.
Frequency	99,99 Hz – 9,999 kHz
Akurasi Frequency	±0,1% rdg. ±2 dgt.
Continuity	ON ≤25 Ω, OFF ≥245 Ω
Voltage Detection	80–600 V AC
Display	4-digit LCD, maksimum 6000 digits + bar graph
Refresh Display	5 kali/detik
Safety Category	CAT IV 300 V / CAT III 600 V
Power Supply	1 × LR03 alkaline battery
Waktu penggunaan	±35 jam, backlight OFF
Dimensi	72 × 149 × 38 mm
Berat	±190 g termasuk baterai dan holster
Operating Temperature	-10°C hingga 65°C

Spesifikasi di atas mengacu pada data teknis resmi HIOKI DT4223.

Aksesori HIOKI DT4223

Test Lead DT4911

DT4223 dilengkapi Test Lead DT4911 sebagai aksesori standar.

Panjang kabel:

54 cm

Test lead ini menjadi bagian dari perlengkapan standar DT4223.

Holster

DT4223 juga dilengkapi holster untuk membantu melindungi instrumen dan mendukung penggunaan di lapangan.

Baterai

Satu buah baterai alkaline LR03 termasuk dalam paket standar.

Aksesori Opsional

Beberapa aksesori tambahan yang dapat digunakan bersama DT4223 antara lain:

L4933 Contact Pin Set

Contact pin set yang dapat dipasang pada ujung test lead DT4911 atau kompatibel dengan test lead tertentu sesuai spesifikasi HIOKI.

L4934 Small Alligator Clip Set

Klip buaya kecil untuk membantu koneksi pada titik pengukuran tertentu.

C0200 Carrying Case

Tas atau carrying case untuk membawa dan melindungi alat.

Z5004 Magnetic Strap

Magnetic strap yang dapat membantu menempatkan multimeter pada permukaan logam saat bekerja.

Z5020 Magnetic Strap

Magnetic strap dengan konstruksi extra strength untuk kebutuhan penempatan alat yang lebih kuat.

Mengapa Memilih HIOKI DT4223?

HIOKI DT4223 menggabungkan karakteristik penting untuk pekerjaan pengukuran listrik portable:

• Desain pocket-sized
• Berat sekitar 190 gram
• Pengukuran DC voltage hingga 600 V
• Pengukuran AC voltage hingga 600 V
• True RMS AC measurement
• Resistance hingga 60 MΩ
• Frequency measurement hingga 9,999 kHz
• Continuity check
• Voltage detection 80–600 V AC
• Low-pass filter
• Circuit breaker false trip prevention
• Display backlight
• CAT IV 300 V / CAT III 600 V
• Operating temperature hingga 65°C
• Drop resistance hingga 1 meter

Kombinasi tersebut menjadikan DT4223 sebagai digital multimeter compact untuk pekerjaan inspeksi dan maintenance listrik.

Cemandiri Jual Hioki DT4223 Digital Multimeter lengkap dengan spesifikasi harga katalog dan penawaran harga yang kompetitif



Digital Multimeter (DMM) adalah alat ukur elektronik yang digunakan untuk mengukur berbagai besaran listrik secara digital. Alat ini sangat umum digunakan oleh teknisi listrik, teknisi elektronik, engineer, maupun untuk kebutuhan troubleshooting dan pemeliharaan peralatan.

Apa saja yang bisa diukur?

Tergantung jenis dan spesifikasinya, digital multimeter dapat digunakan untuk mengukur:

• Tegangan (Voltage / V) — AC dan DC
• Arus listrik (Current / A) — AC dan DC
• Resistansi (Resistance / Ω)
• Kontinuitas (Continuity) — mengecek apakah suatu rangkaian tersambung
• Diode test — memeriksa kondisi diode
• Kapasitansi (Capacitance / F) pada model tertentu
• Frekuensi (Frequency / Hz)
• Temperatur pada model tertentu
• Parameter lainnya seperti duty cycle, konduktansi, atau microampere, tergantung model.
